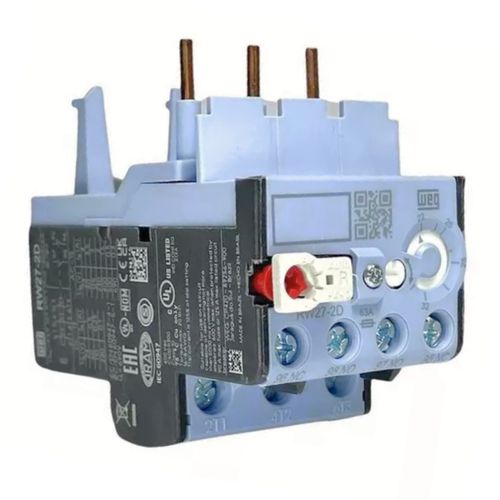

Relé Sobrecarga Térmico 22-32a Tripolar Weg Az Rw27-2d3-u032

Relé Sobrecarga Térmico 22-32A Tripolar Weg AZ RW27-2D3-U040
Marca: Weg

Relés de proteção de motores elétricos até 840A. Montagem direta aos contatores ou em base individual. O relé térmico ou rele de sobrecarga WEG é um rele bimetálico de proteção contra sobrecarga ou falta de fase. A sobrecarga ou falta de fase no circuito causa a sobrecorrente do motor, que pode sofrer danos por sobreaquecimento.
Ele monitora a corrente do motor e desliga a carga quando a corrente atinge o valor acima do previamente ajustado no rele, conforme gráfico de curva de disparo, nas imagens.
Possui de teste e pode ser programado para rearmar de forma manual ou automática.
Possui 3 polos dos contatos de força e 2 contatos auxiliares: NA e NF (Normalmente Aberto e Normalmente Fechado).

Principais Características:
Disponíveis nas versões: tripolares e bipolares
Classe térmica de disparo 10
Acessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusos.

Características técnicas:
- Classe de disparo 10.
- 3 Polos
- Corrente: 22-32 A
- Tipo de montagem: Direta
- Grau de proteção
- terminais principais: IP10
- Grau de proteção
- contatos auxiliares: IP20
- Tensão nominal de isolação Ui
- IEC/EN 60947-4-1, VDE 0660: 690 V
- Tensão nominal de isolação Ui - UL, CSA: 600 V
- Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6 Kv
- Frequência: 25-400Hz

Código de fabrica: 12140455
